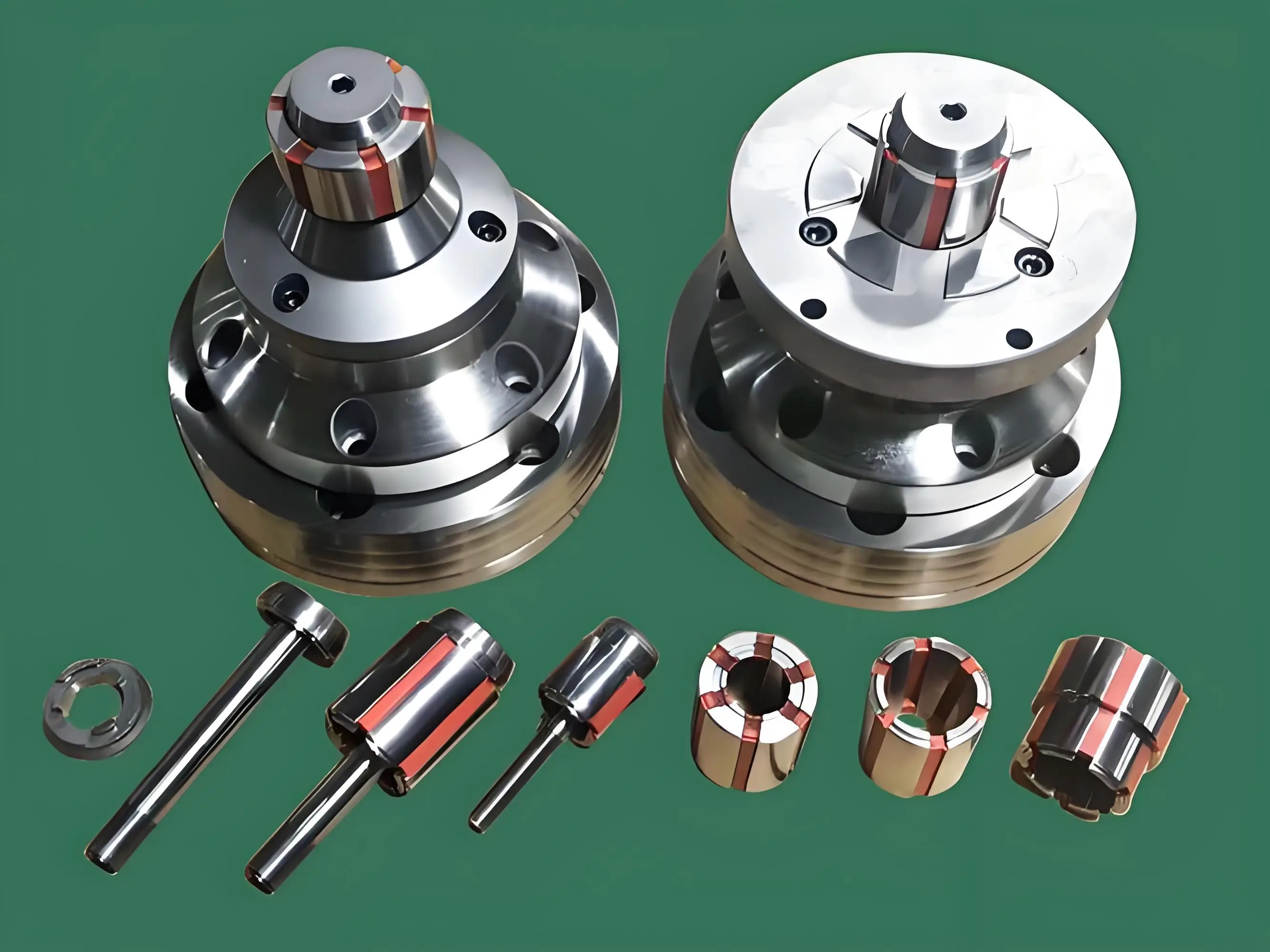

工装夹具巧妙避免误差是一个系统性的工程，需要从设计、制造、使用和维护全流程进行把控。所谓“巧妙”，指的是用智慧和精妙的设计，从根源上或通过补偿机制来消除或减少误差，而不是单纯地靠提高零件加工精度(那样成本会很高)。


　　以下是避免工装夹具误差的巧妙方法和核心原则：

　　一、设计阶段：从根源上杜绝误差(最重要)

　　这是最“巧妙”的部分，好的设计可以事半功倍。

　　1. 遵循“六点定位原则”(3-2-1 Principle)

　　核心思想：用一个定位基准限制工件的全部六个自由度(三个平移、三个旋转)，且没有过定位(同一个自由度被重复限制)或欠定位(有自由度没被限制)。

　　如何避免误差：精确计算和支持点的位置，确保工件每次放置的位置唯一且一致。过定位会导致工件装夹变形或放不进去，是产生误差的主要根源之一。

　　2. 采用“一面两销”等经典定位方式

　　巧妙之处：一个平面限制三个自由度，一个圆柱销限制两个自由度，一个菱形销(削边销)限制最后一个旋转自由度。菱形销的设计巧妙地避免了因孔距公差而导致的过定位干涉，是应用最广泛的精密定位方法。

　　3. 设计自定位和自补偿结构

　　浮动支撑：在夹紧点对面设置浮动支撑件，它能在夹紧时随工件表面自动调整高度，避免因工件毛坯面不平或厚度有变化而导致的夹紧变形。

　　浮动压板：压板与工件接触的部分可以摆动，确保夹紧力垂直作用于工件表面，避免侧向分力使工件移位。

　　弹性元件：使用聚氨酯、弹簧等弹性体作为压紧元件，可以吸收微小的尺寸变化，保证每个工件都被均匀压紧，特别适合铸件、锻件等毛坯形状一致性较差的情况。

　　4. 减小夹紧变形误差

　　夹紧力作用点应对准支撑点：避免形成“杠杆”，导致工件翘起变形。

　　接触面积最大化：使用大面压板或在压板下加垫片，减小压强，避免压伤工件或导致局部变形。

　　选择低刚度区域进行夹紧**：如果工件结构允许，将夹紧点放在刚性好的地方，避免在薄壁、悬臂等易变形处直接施力。

　　5. 防错设计(Poka-yoke)

　　巧妙之处：让错误根本无法发生。例如：

　　不对称定位销：工件只有唯一正确的方向才能放入夹具。

　　感应器：安装传感器检测工件是否放置到位、夹紧力是否达标、所有定位销是否都接触到了，如果否，则机床无法启动。

　　视觉或物理导向：设计明显的导向槽、漏斗型导入口，引导工人快速准确放置工件。

　　二、制造与装配阶段：保证设计意图的实现

　　再好的设计，如果做不出来或装不准，也是徒劳。

　　1.关键尺寸的公差控制

　　对定位面、定位销孔等关键尺寸给予严格的制造公差(通常比工件相应公差高一个数量级，例如1/10 ~ 1/5)。

　　非关键结构尺寸可以放宽公差以降低成本。

　　2. 采用“组合加工”法

　　最巧妙的工艺：对于多个有高相对位置精度要求的零件(如几个定位销的安装孔)，不要在单机上分开加工。最好将相关零件**初步安装到夹具基体上后，再进行最终的精加工**(如一起铰孔、镗孔)。这样可以消除装配累积误差，保证孔距等关键尺寸与设计完全一致。

　　3. 使用高精度标准件

　　选用高质量的定位销、支撑钉、夹紧器等。这些标准件本身精度高、耐磨性好，是保证夹具长期精度的基础。

　　三、使用与维护阶段：保持精度持久稳定

　　1. 定期的清洁与检查

　　班前班后清理切屑、污垢。碎屑是导致定位不准的“头号杀手”。

　　定期检查定位元件是否有磨损、划伤、松动。

　　2. 定期的校验与校准

　　将夹具视为计量器具一样进行管理。定期使用三坐标测量机(CMM)或大型精密量具检测夹具的关键定位尺寸，确保其仍在公差范围内。

　　3. 正确的操作规范

　　培训操作工，严禁用锤子等工具暴力敲打工件装入夹具。

　　确认工件与定位面贴紧后再施加夹紧力。

　　总结：巧妙避免误差的核心思维

　　核心思维 具体方法 解决的问题

　　设计根治六点定位、一面两销、防错设计 从原理上避免过定位、欠定位和误操作

　　柔性补偿浮动支撑、浮动压板、弹性元件 补偿工件本身的尺寸和形状误差

　　精度控制关键尺寸严控公差、组合加工 确保夹具本身的制造精度

　　系统管理定期清洁、校验、规范操作 保持夹具的长期稳定性和可靠性

　　最巧妙的办法，永远是那些在设计阶段就融入系统思维，通过机械原理和结构设计来“消化”和“补偿”误差，而非仅仅依靠“做得更准”的笨办法。这需要设计者深刻理解工艺、工件变形和机械原理。
